機床特點
采用倒T型動柱式整體床身結構，具有剛性高、穩定性好、易于防護等優點。
主要鑄件采用高牌號優質鑄鐵，樹脂砂造型，粗加工后二次時效處理，確保精度的穩定性。

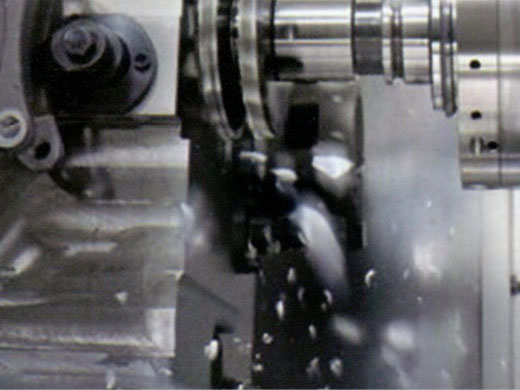

全封閉防護設計，雙側螺旋排屑結構，配備大容量切削液水箱和便利的機臺清潔氣槍，可選配鏈板式排屑提升裝置和蓄屑車。

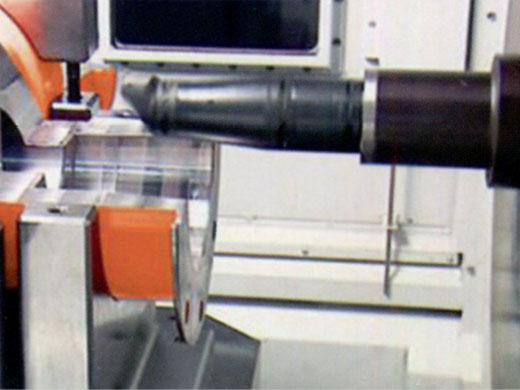

標準BT50環噴主軸，并配以氣幕保護裝置，徹底避免了切削液和粉塵等滲入；主軸套筒循環油冷卻，確保主軸精度并延長使用壽命。
快速可靠的凸輪機械手換刀機構，標準配置30把，可選擇40把鏈?zhǔn)降稁?，刀盤均采用雙向就近選刀方式，運轉快速、平穩、可靠。
機床油水分離結構設計，配有潤滑油集中回收系統，節約油料，保護環境。
三軸滾珠絲杠采用雙支撐預拉伸處理，優化傳動剛性，降低熱變形。
采用FANUC最新寬域大扭矩主軸伺服電機，配合大扭矩的同步齒型帶傳動（可選擇電機與主軸直聯結構），多種主軸配置（皮帶傳動、直聯主軸、ZF齒輪箱）方案可供選擇，滿足不同材料的加工要求。
三軸進給驅動均采用進口重載滾柱直線導軌，預加載荷為V3級，承載高，精度穩定。

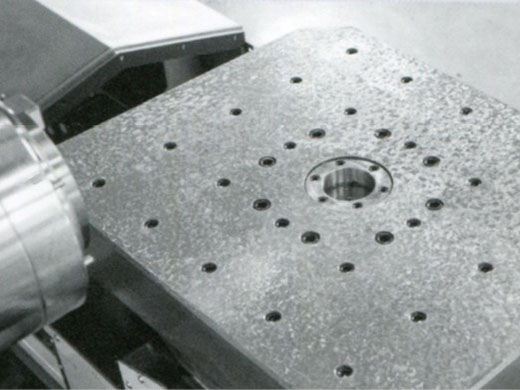

1旋轉工作臺采用高精度端齒盤定位，可提供1°×360等分雙向定位轉臺，分度定位精度高。

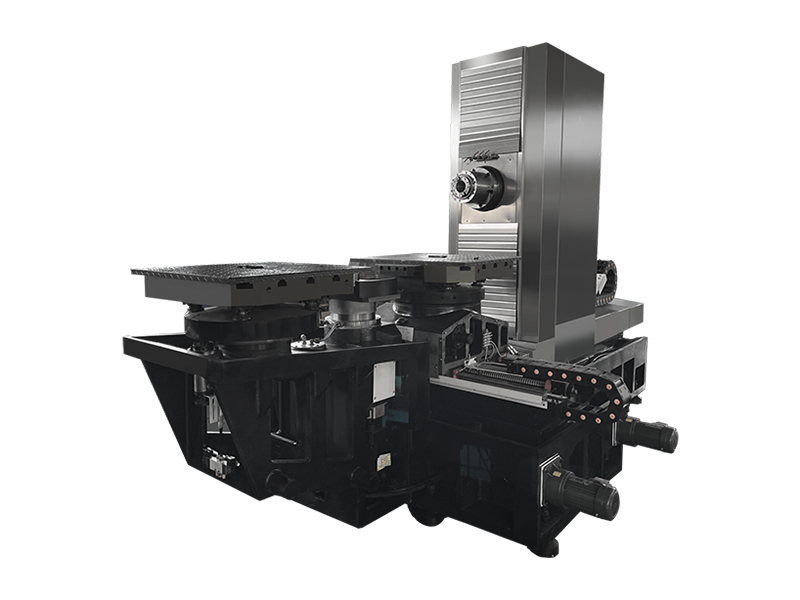

床身結構介紹

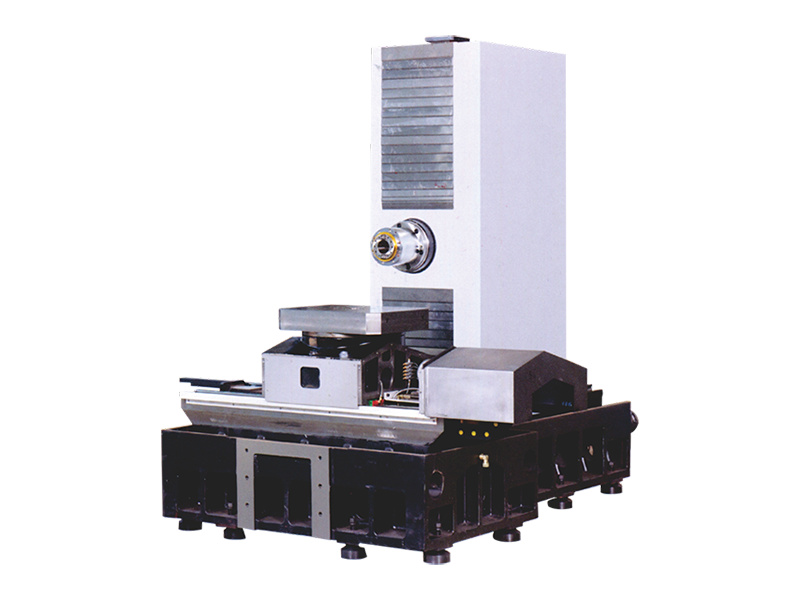

經典立柱移動結構，整體底座剛性足、油水分離結構。
機械手刀庫側置布局，加以隔離防護，換刀快速可靠。
X向?qū)к壵执笮苯?、雙側螺旋+鏈?zhǔn)胶蟪鲂?，排屑更暢?br />
三軸重載滾柱直線導軌，加速性能好，適合效率高的加工。
主軸高剛性配置，寬域大扭矩主軸電機，重切能力強。
功能齊全、配置靈活、擴展方便，滿足不同客戶要求。
全伺服驅動雙托盤交換裝置，動作更流暢平穩。
技術參數
|
項目/規格 |
單位 |
NMC-45H/45H-1 |
NMC-63H/63H-1 |
NMC-80H/80H-1 |
NMC-100H/100H-1 |
|
行程 |
X/Y/Z軸 |
mm |
600*610*600 |
1050/750/900 |
1300/1000/1000 |
1600/1000/1000 |
|
主軸端面至工作臺中心距離 |
mm |
60~660 |
130~1030 |
200~1200 |
200～1200 |
|
主軸中心到工作臺面距離 |
mm |
40～650 |
120～870 |
160~1160 |
120～1120 |
|
工作臺 |
工作臺尺寸（L*W） |
mm |
450*450 |
630×700 |
800*800 |
1000*1000 |
|
工作臺最大承重 |
Kg |
800 |
1500 |
2000 |
2500 |
|
工作臺分度數 |
mm |
1°/0.001° |
1°/0.001° |
1°/0.001° |
1°/0.001 |
|
雙工作臺交換時間 |
Sec |
15 |
15 |
30 |
55 |
|
工作臺上工件最大回轉直徑 |
mm |
570 |
1400 |
1800 |
2000 |
|
T型槽（槽數-槽寬-間距） |
Mm |
5-22-2000 |
5-22-2025 |
5-22-160 |
5-22-200 |
|
主軸 |
主軸錐孔（型號/安裝尺寸） |
mm |
BT40 |
BT50 |
BT50 |
BT50 |
|
主軸轉速 |
rpm |
8000 |
6000 |
6000 |
6000 |
|
進給 |
X/Y/Z軸快速進給 |
m/min |
30/30/30 |
24/24/24 |
20/20/20 |
20/20/20 |
|
最大切削進給 |
mm/min |
10000 |
10000 |
10000 |
10000 |
|
換刀裝置 |
換刀方式 |
|
刀臂式 |
刀臂式 |
刀臂式 |
刀臂式 |
|
刀柄規格 |
type |
BT40 |
BT50 |
BT50 |
BT50 |
|
刀具容量 |
tools |
BT40-24/30 |
BT50-30/40/60把鏈?zhǔn)降稁?/td>
|
BT50-30/40/60把鏈?zhǔn)降稁?/td>
|
BT50-30/40/60把鏈?zhǔn)降稁?/td>
|
|
最大刀具重量 |
kg |
8 |
18 |
18 |
18 |
|
最快換刀時間（T-T） |
sec |
2.5 |
5 |
5 |
5 |
|
馬達 |
主軸馬達 |
kw |
11/15 |
15/18.5 |
15/18.5 |
15/18.5 |
|
精度 |
定位精度 |
mm |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
|
重復定位精度 |
mm |
±0.004 |
±0.004 |
±0.004 |
±0.004 |
|
機床尺寸 |
長*寬*高 |
mm |
2500*3300*2560 |
3850/5050×3550×3200 |
4800/6800×4200×4100 |
4850/6880×4280×4100 |
|
重量約 |
T |
7 |
12 |
16.5 |
20 |
注：技術參數如有變動恕不另行通知
