數控管螺紋車床QK13系列（550導軌）

本系列數控管螺紋車床主要用于加工管道工件的內外螺紋，同時具備普通數控車床的功能，可對軸類和盤類等工件進行外圓、內孔和端面的加工；該系列機床較廣的應用于石油行業對鉆桿、接頭、套管等工件的加工和修復，同時也可應用于地質勘探、礦產開采、化工冶煉、管網建設、機械制造和船舶建造等行業。

施建余 13585010888

龔健峰 13706185509

產品詳情

標準配置

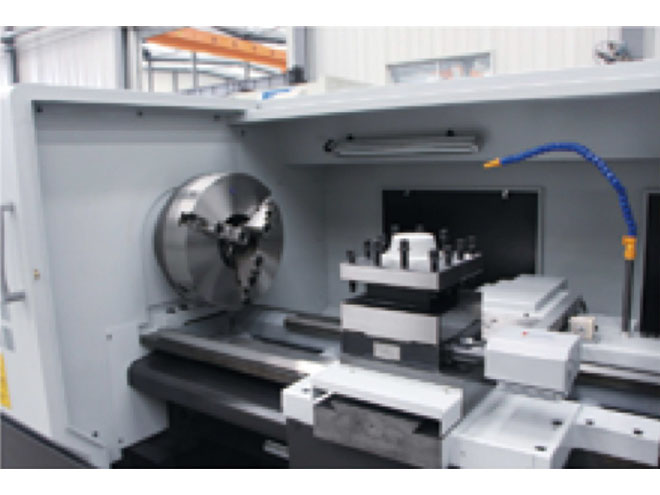

四工位電動刀架、三爪卡盤、手動尾座、自動集中潤滑、冷卻系統、半封閉防護罩

可選配置

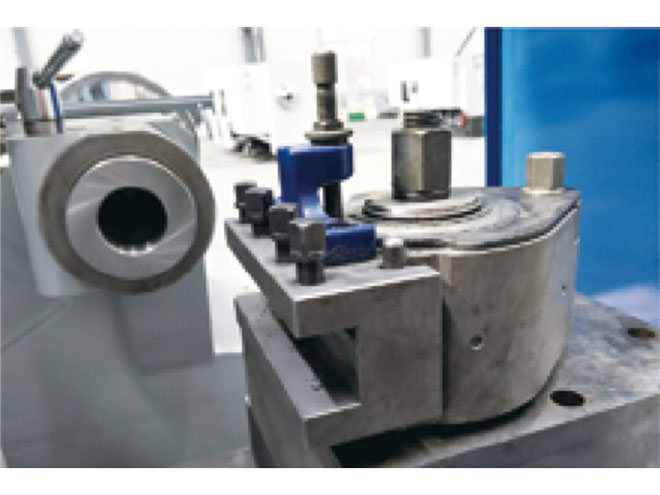

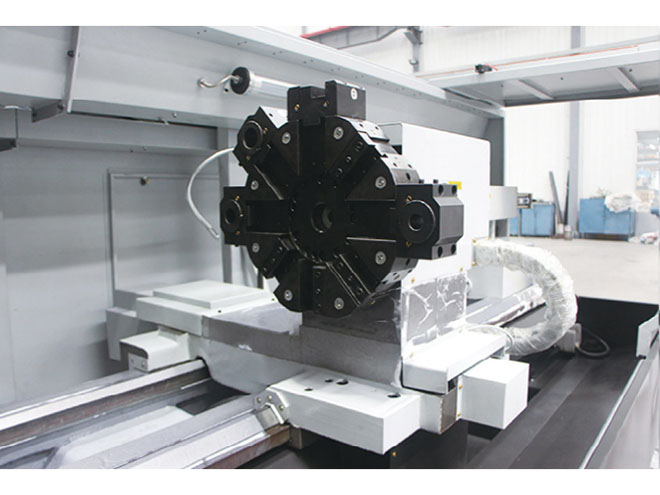

西門子、發那科、廣數和凱恩帝等數控系統、快換刀架或臥式刀塔、氣動卡盤、液壓尾座、全封閉防護罩

用途

性能特點

優良高強度鑄鐵鑄造整體床身剛性好、精度高
導軌表面經超音頻淬火處理，硬度高、壽命長
拖板采用導軌面貼塑工藝，耐磨性好、精度高
主軸孔徑大、通過性高、雙卡盤工件夾持穩定

技術參數

主要技術參數		SPECIFICATION	UNIT	QK1313	QK1319		QK1322
				手動換檔 Manua	手動換檔 Manua	液壓換檔 HYD	手動換檔 Manual	手動換檔 Manual
加工范圍 Capacity	床身上最大回轉直徑	Swing over bed	mm	630/800	630/800		630/800
	橫滑板上最大回轉直徑	Swing over cross slide	mm	340/520	340/520		340/520
	最大工件長度	Distance between centers	mm	1000-6000	1000-6000		1000-6000
	加工管螺紋直徑范圍	Pipe threading range	mm	30-126	50-193		50-220
	床身導軌寬度	Guideway width	mm	550	550		550
	床身承重范圍	Max. load capacity	T	3	3		3
主軸 Spindle	主軸孔徑范圍	Spindle bore	mm	130	206		225
	主軸轉速級數	Spindle speed steps	-	3檔變頻/ VF.3steps	4檔變頻/ VF.4steps	4檔液壓/ HYD.4steps	4檔變頻/ VF.4steps	4檔液壓/ HYD.4steps
	主軸轉速范圍	Spindle speed range	rpm	30-800	20-500		20-500
	卡盤規格	Chuck	mm	φ400手動三爪/ φ400 3-jaw manual	φ500手動三爪/ φ500 3-jaw manual		φ500手動三爪/ φ500 3-jaw manual
刀架 Turret	刀架類型	Turret/tool post	-	4工位電動刀架/ NC turret 4 position	4工位電動刀架/ NC turret 4 position		4工位電動刀架/ NC turret 4 position
	刀具尺寸	Tool shank size	mm	32×32	32×32		32×32
進給 Feed	X軸行程	X axis travel	mm	340/420	340/420		340/420
	Z軸行程	Z axis travel	mm	1000-6000	1000-6000		1000-6000
	X軸快速進給速度	X axis rapid traverse	mm/min	4000	4000		4000
	Z軸快速進給速度	Z axis rapid traverse	mm/min	6000	6000		6000
尾座 Tailstock	尾座套筒直徑	Tailstock quill diameter	mm	φ100	φ100		φ100
	尾座套筒錐度	Tailstock quill taper	-	MT6	MT6		MT6
	尾座套筒行程	Tailstock quill travel	mm	250	250		250
電機 Motor	主軸電機	Main spindle motor	kW	11	11		11
	冷卻泵電機	Coolant pump motor	kW	0.25	0.25		0.25
尺寸 Dimension	寬度W×高度H	Width × Height	mm	1800×1850	1880×1850		1880×1850
	長度L	Length	mm	3000/8300	3000/8300		3000/8300
重量 Weight	機器凈重	Net weight	T	4-8	4.6-8.6		4.7-8.7
敬請注意：床身長度可根據客戶的實際需要進行定制；該頁面數控管螺紋車床可以定制實現C軸分度功能的全伺服主軸直拉結構的車削中心（車銑復合）。 Please note: machine bed length can customize according to real work demand, machine on this page can choose servo motor direct driving structure turning center with C axis.
