| 主要技術參數 | SPECIFICATION | UNIT | CK61140E | CK61160E | CK61180E | CK61200E | ||
|
加工范圍 Capacity |
床身上最大回轉直徑 | Swing over bed | mm | 1500 | 1700 | 1900 | 2100 | |
| 橫滑板上最大回轉直徑 | Swing over cross slide | mm | 1050 | 1250 | 1450 | 1650 | ||
| 最大工件長度 | Distance between centers | mm | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 | ||
| 床身導軌寬度 | Guideway width | mm | 1100 | 1100 | 1100 | 1100 | ||
| 床身承重范圍 | Max.load capacity | T | 25 | 25 | 25 | 25 | ||
|
主軸 Spindle |
主軸孔徑范圍 | Spindle bore | mm | 100 | 100 | 100 | 100 | |
| 主軸孔徑錐度 | Spindle bore taper | - | 公制140/Metric140 | |||||
| 主軸鼻端型號 | Spindle nose type | - | 1:30加長主軸頭 | |||||
| 主軸轉速級數 | Spindle speed steps | - | 4檔變頻/VF.4steps/4當液壓/HYD.4steps | |||||
| 主軸轉速范圍 | Spindle speed range | rpm | 2-200 | |||||
| 卡盤規格 | Chuck | mm | φ1250手動四爪/φ1250 4-jaw manual | φ1600手動四爪/φ1600 4-jaw manual | ||||
|

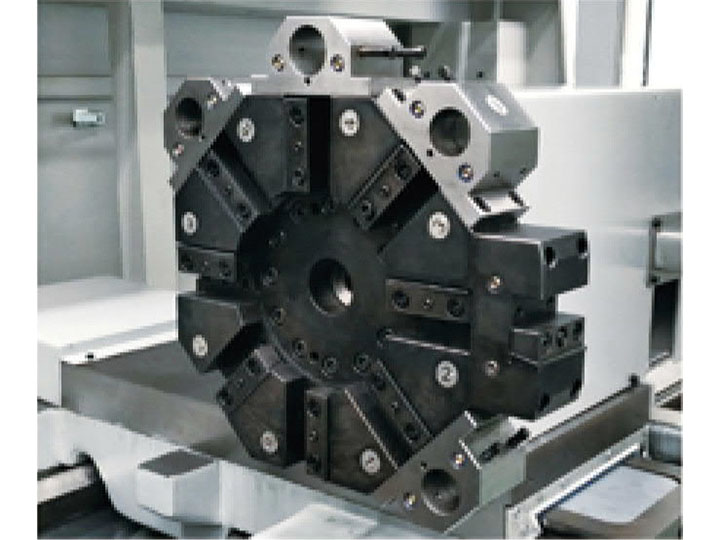

刀架 Turret |
刀架類型 | Turret/tool post | - | 4工位電動刀架/NC turret 4 position | ||||
| 刀具尺寸 | Tool shank size | mm | 50×50 | 50×50 | 50×50 | 50×50 | ||
|
進給 Feed |
X軸行程 | X axis travel | mm | 750 | 750 | 850 | 850 | |
| Z軸行程 | Z axis travel | mm | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 | ||
| X軸快速進給速度 | X axis rapid traverse | mm/min | 4000 | 4000 | 4000 | 4000 | ||
| Z軸快速進給速度 | Z axis rapid traverse | mm/min | 6000 | 6000 | 6000 | 000 | ||
|
尾座 Tailstock |
回轉尾座套筒直徑 | Tailstock quill diameter | mm | φ280 | φ280 | φ280 | φ280 | |
| 尾座套筒錐度 | Tailstock quill taper | - | 公制80 | 公制80 | 公制80 | 公制80 | ||
| 尾座套筒行程 | Tailstock quill travel | mm | 300 | 300 | 300 | 300 | ||
|
電機 Motor |
主軸電機 | Main spindle motor | kW | 55 | 55 | 55 | 55 | |
| 冷卻泵電機 | Coolant pump motor | kW | 0.25 | 0.25 | 0.25 | 0.25 | ||
|
尺寸 Dimension |
寬度W×高度H | Width ×Height | mm | 2250×2050 | 2250×2150 | 2300×2250 | 2300×2250 | |
| 長度L | Length | mm | 7700×14700 | 7700×14700 | 7700×14700 | 7700×14700 | ||
|
重量 Weight |
機器凈重 （5米規格） |
Net weight | T |
22.86 每增加或減少1m， 重量增加或減少1050kg |
23.5 每增加或減少1m， 重量增加或減少1050kg |
23.92 每增加或減少1m， 重置增加或減少1050kg |
24.59 每增加或減少1m， 重量增加或減少1050kg |
|
