數控車床CK系列（755導軌）

本系列數控車床為重型數控加工機床，是通過數控系統進行控制的自動化金屬加工設備，可進行較重工件的半精加工及精加工，具有編程簡單、結構可靠、操作方便和自動化程度高等特點，適用于車削各種內外圓柱面、圓錐面、圓弧面及其它旋轉面，并用于車削各種螺紋，是機加工領域常用的數控加工設備。

施建余 13585010888

龔健峰 13706185509

產品詳情

標準配置

四工位電動刀架、四爪卡盤、手動尾座、自動集中潤滑、冷卻系統、半封閉防護罩

可選配置

西門子、發那科、廣數和凱恩帝等數控系統、臥式或動力刀塔、液壓尾座、全封閉防護罩

性能特點

樹脂砂工藝鑄造整體床身，經時效處理，外形美觀、剛性好、精度高
導軌表面經超音頻淬火處理，有較高的精度保持性，硬度高、壽命長
采用高品質刮屑板防導軌刮傷，導軌面使用貼塑，耐磨性好、精度高

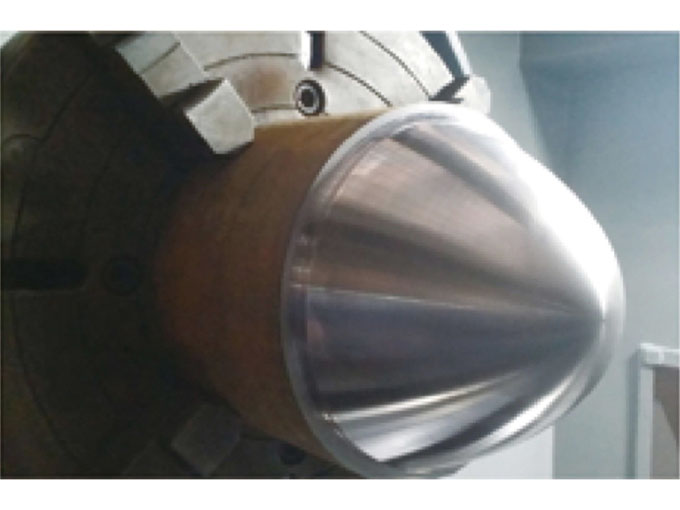

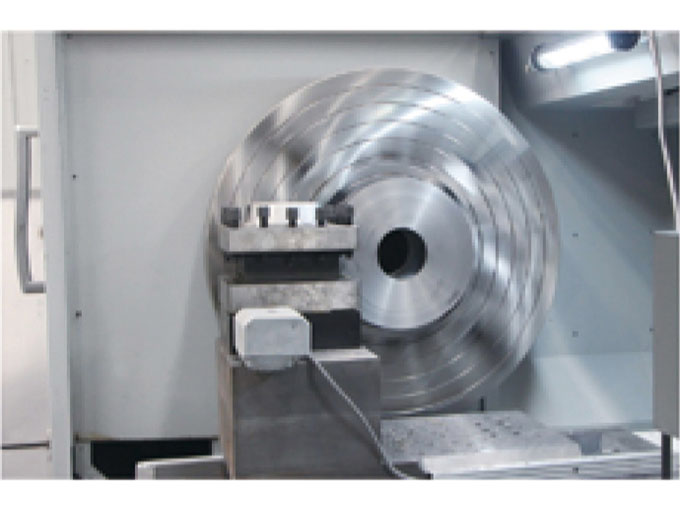

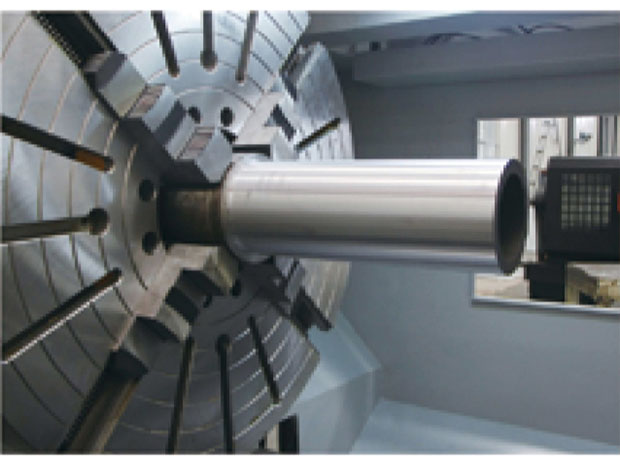

用途

技術參數

主要技術參數		SPECIFICATION	UNIT	CK61100	CK61125	CK61140	CK61160
加工范圍 Capacity	床身上最大回轉直徑	Swing over bed	mm	1000	1250	1400	1600
	橫滑板上最大回轉直徑	Swing over cross slide	mm	610	850	1000	1200
	最大工件長度	Distance between centers	mm	1500-10000	1500-10000	1500-10000	1500-10000
	床身導軌寬度	Guideway width	mm	755	755	755	755
	床身承重范圍	Max. load capacity	T	6	6	6	6
主軸 Spindle	主軸孔徑范圍	Spindle bore	mm	30	130	130	130
	主軸孔徑銓	Spindle bore taper	-	Metricφ140/MT6	Metricφ140/MT6	Metricφ140/MT6	Metricφ140/MT6
	主軸鼻端型號	Spindle nose type	-	A2-15	A2-15	A2-1	A2-15
	主軸轉速級數	Spindle speed steps	-	4檔變頻/VF.4steps/4檔液壓/HYD.4STEPS		4檔變頻/VF.4steps/4檔液壓/HYD.4STEPS
	主軸轉速范圍	Spindle speed range	rpm	4-3004-300		4-3004-300
	卡盤規格	Chuck	mm	φ1000手動四爪/φ1000 4-jaw manual		1000
刀架 Turret	刀架類型	Turret/tool post	-	4工位電動刀架/NC turret 4 position		4工位電動刀架/NC turret 4 nosition
刀架 Turret	刀具尺寸	Tool shank size	mm	40×40	40×40	40×40	40×40
進給 Feed	X軸行程	X axis travel	mm	520	620	720	720
	Z軸行程	Z axis travel	mm	1250-9750	1250-9750	1250-9750	1250-9750
	X軸快速進給速度	X axis rapid traverse	mm/min	4000	4000	4000	4000
	Z軸快速進給速度	Z axis rapid traverse	mm/min	6000	6000	6000	6000
尾座 Tailstock	尾座套筒直徑	Tailstock quill diameter	mm	φ160/φ260	φ160/φ260	φ160/φ260	φ160/φ260
	尾座套筒錐度	Tailstock quill taper	-	MT6/公制80	MT6/公制80	MT6/公制80	MT6/公制80
	尾座套筒行程	Tailstock quill travel	mm	300	300	300	300
電機 Motor	主軸電機	Main spindle motor	kW	22/30/37	22/30/37	22/30/37	22/30/37
電機 Motor	冷卻泵電機	Coolant pump motor	kW	0.25	0.25	0.25	0.25
尺寸 Dimension	寬度W×高度H	Width × Height	mm	2100×2100	2250×2300	2350×2450	2350×2600
尺寸 Dimension	長度 L	Length	mm	5000-14000	5000-14000	5000-14000	5000-14000
重量 Weight	機器凈重	Net weight	T	10-19	11-20	12-21	13-22
敬請注意：重型數控車床中心距3000mm以上的床身長度可根據客戶的實際需要進行定制。 Please note: machine bed length of heavy duty cnc lathe can customize according to real work demand.
